柱ごとの拡大、上面の表示、鉄筋径ごとの色分け。躯体や通り芯と重ねて位置を確認。
鉄筋の納まりを、見て、比べて、伝える。
図面の配筋を
3Dで確かめる。
STBファイルから通りごとに躯体データを抽出し、配筋情報と組み合わせて3D表示・確認ができます。
梁と柱が交わる場所を拡大して、鉄筋の位置や重なりを確認。配筋する順番をたどりながら、施工の流れも共有できます。
「進む」「戻る」で鉄筋を順番に表示。各接合部にフォーカスして作業の流れを説明。
アンカーと定着板を段筋ごとに切り替え。画面内の梁端を選んで納まりを試せます。
Application Feature
鉄筋現場DXアプリの機能
構造計算のデータ（.stbファイル）から現場で使えるデータへ。
高価なBIMソフトを使わず、使い慣れたEXCELと2D CADだけで現場の課題を解決します。
⚡
フロントローディング

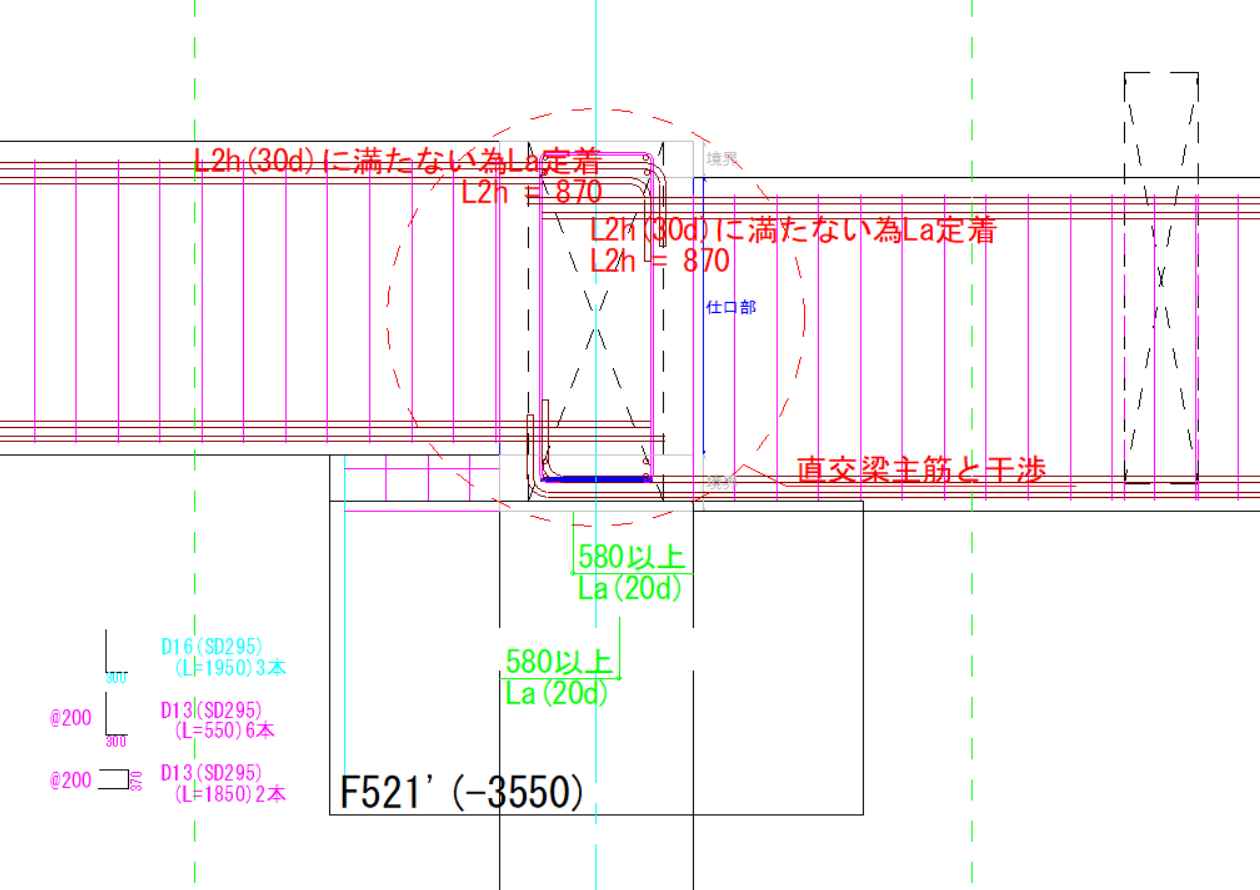

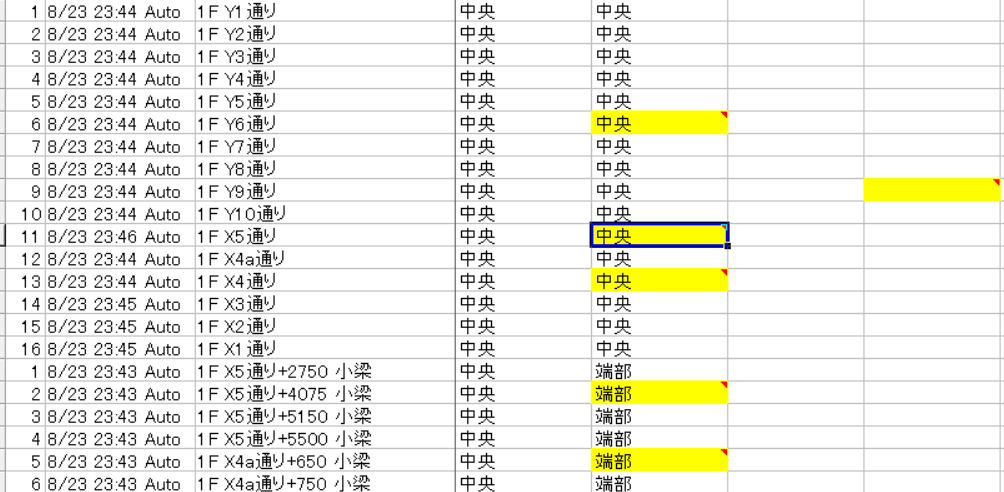

- ✔ 主筋の干渉チェック
- ✔ 鉄筋定着部分の根拠
- ✔ カットオフ・圧接位置
📊
数量計算

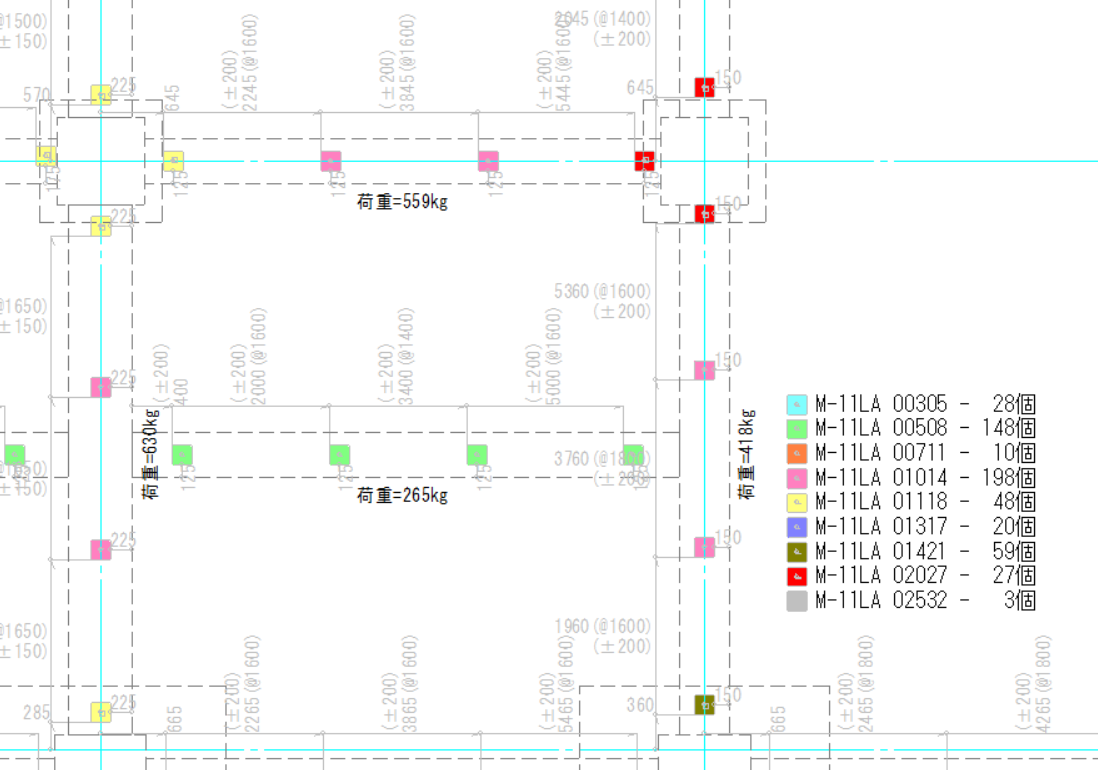

- ✔ 基礎エースの配置検討
- ✔ 高強度材を部位別で抽出
- ✔ 一般溶接材を部位別で抽出
🔍
配筋検査用
各種部位の配筋チェック図をスマートに生成
- ✔ ベース・柱の配筋チェック図

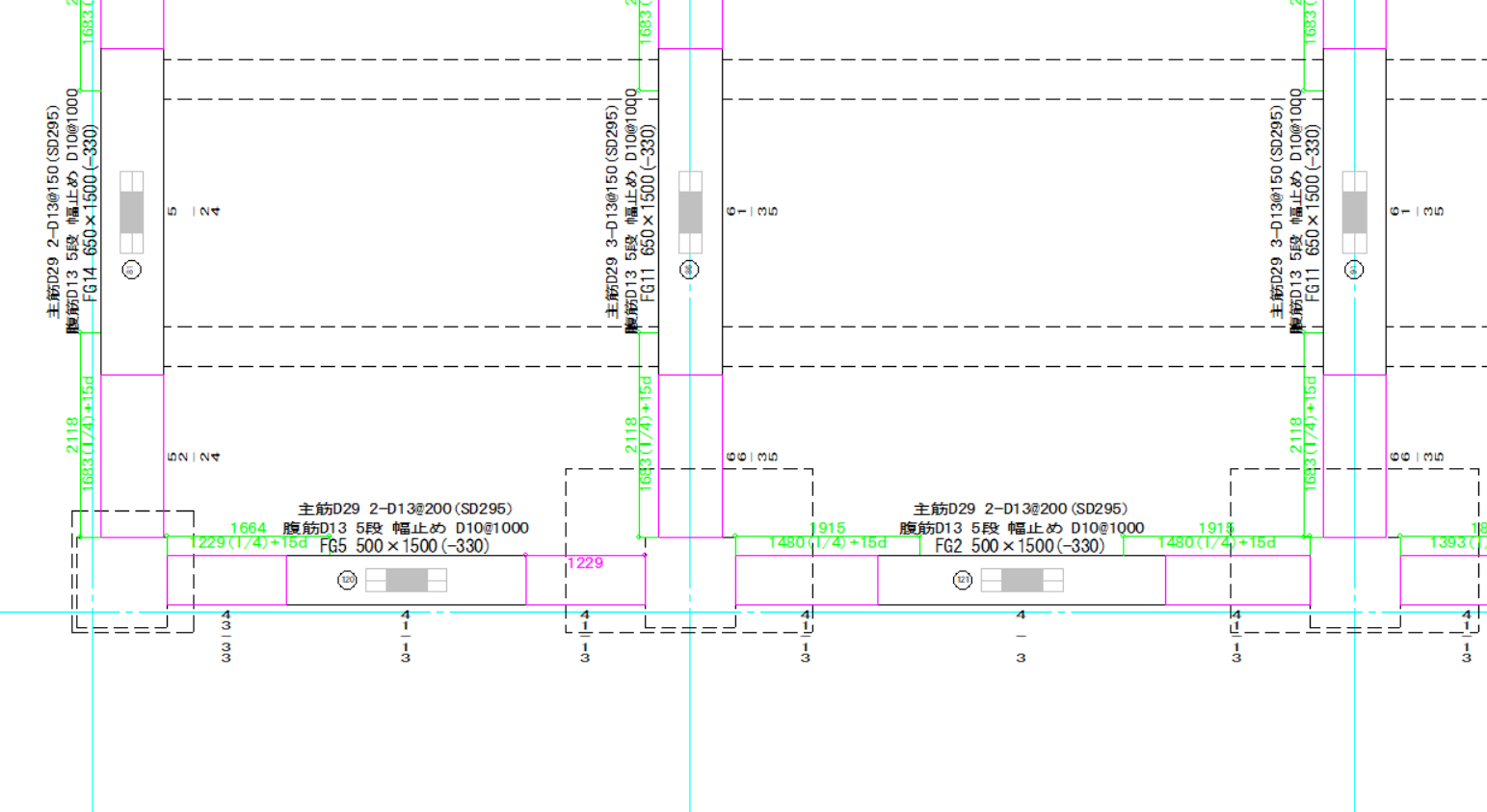

- ✔ 大梁の配筋チェック図
- ✔ 小梁の配筋チェック図
- ✔ スラブの配筋チェック図
- ✔ フカシの配筋チェック図
実際の図面・Excelデータからシームレスに連携
現場の職長が求める「確認のしやすさ」と「正確性」を両立します。

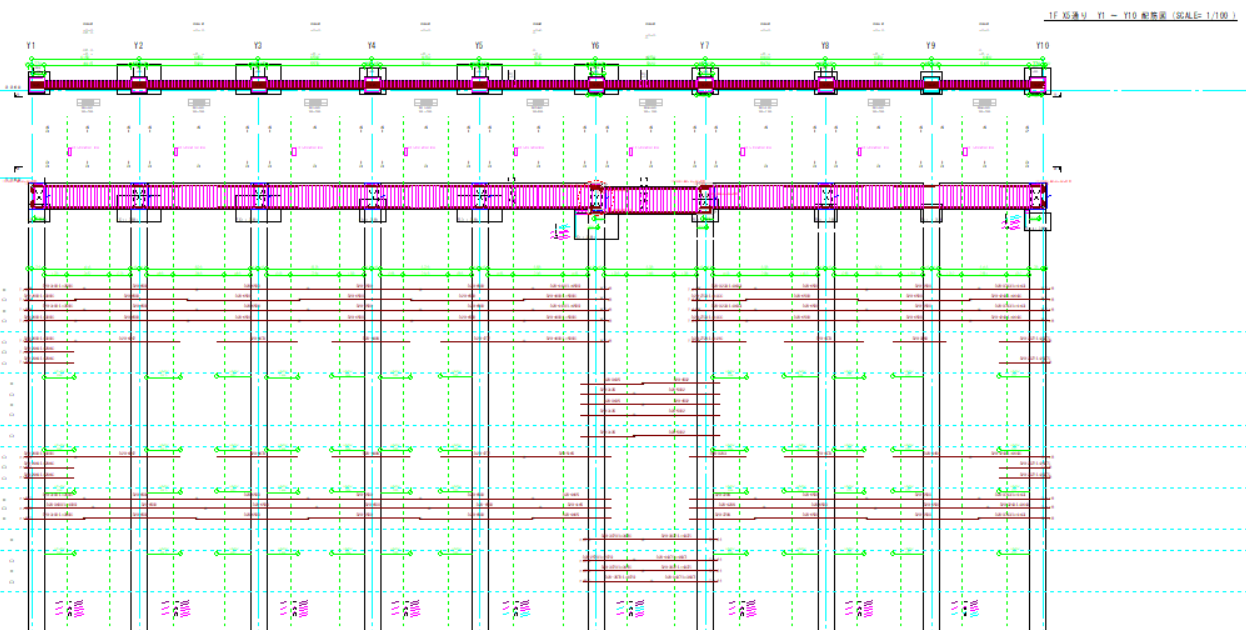

構造データの解析による梁・柱の配筋図の作成
配筋根拠の明確化・TOPの止まり位置など、事前検討（フロントローディング）のベースとなる構造データを正確に読み込みます。
各部位の配筋チェック出力
柱・梁・スラブなどの複雑な配筋情報をセグメント化。検査用のチェック図や数量計算の自動抽出へ繋げます。
Contact
お問い合わせ・事前相談
鉄筋工事のBIM活用に関するご相談や、開発中アプリのベータ版テスト・モニター協力にご興味のある方は、以下のフォームよりお気軽にお問い合わせください。
